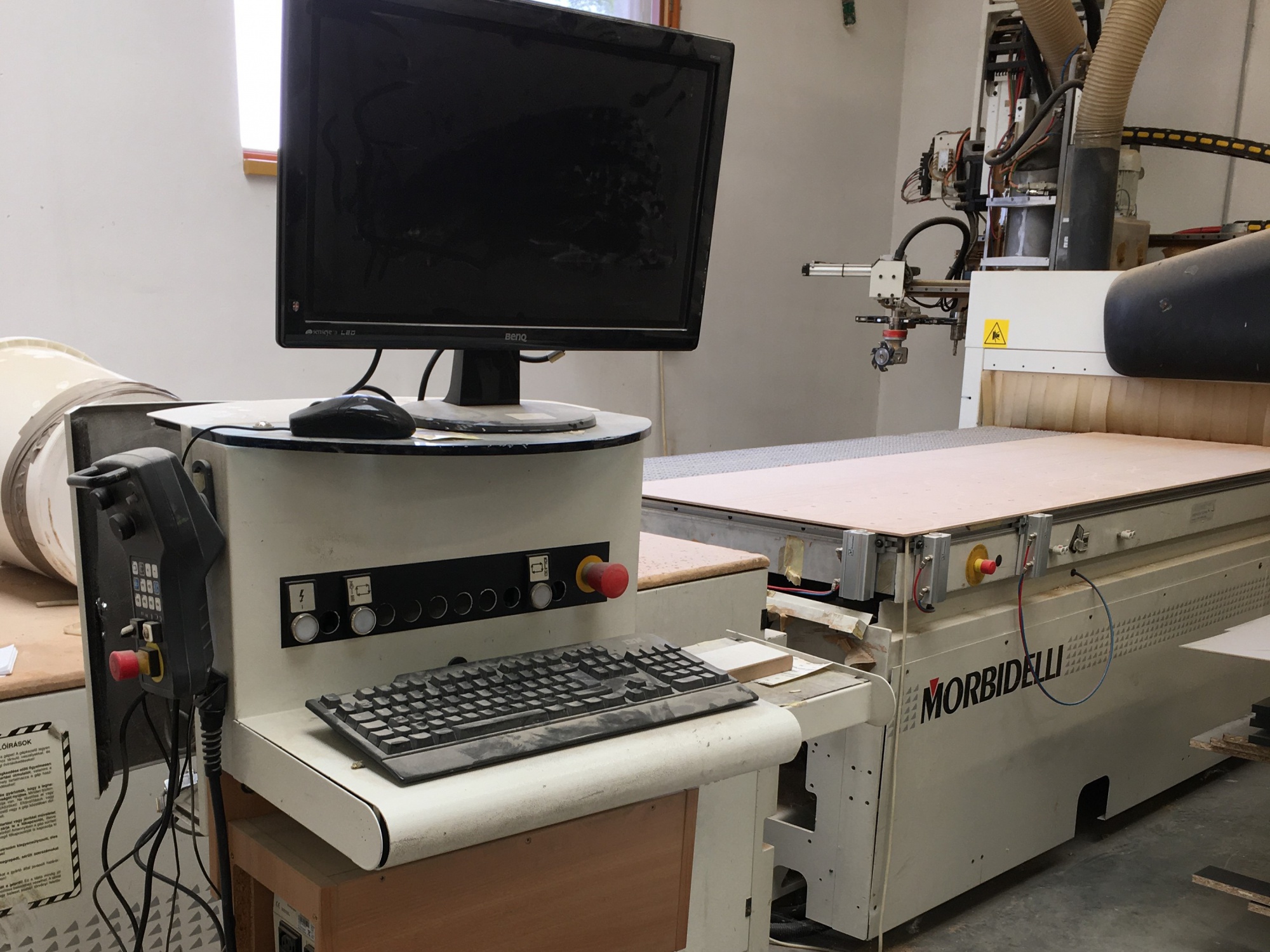

Morbidelli Author fúró-marógép
A berendezés tervezésénél fogva kizárólag az „EN 847-1:1997/EN 847-2:2001 szabványnak megfelelő szerszámokkal használható.
A struktúra két főbb elemből áll: a betolási irány váza, illetve az álló egyes darab, mely az X-tengely mentén mozog. A megmunkálóegység egy elektrotengelyből ál, melyet Y tengely és a Z tengely mentén is el lehet mozdítani. Minden mozgás tartalmaz magas minőségű forgó gömbcsapágyas csúszó és prizmatikus vezetőket. Munkaasztalokkal és ütközőkkel van felszerelve a munkadarab pozícionálásához. A munkaasztalok préselt alumíniumötvözet rudakból állnak, melyek tartókra vannak felszerelve és forgógömbcsapágyakat, valamint pneumatikus lezáró berendezéseket tartalmaznak. A munkaasztalok az X tengely mentén mozognak körbe. Vákuumsapkákkal rendelkezik, melyek a munkadaraboknak a munkaasztalon való rögzítését segítik. A gép vezérlőegysége egy elektromos kabinra van felszerelve.
A struktúra két főbb elemből áll: a betolási irány váza, illetve az álló egyes darab, mely az X-tengely mentén mozog. A megmunkálóegység egy elektrotengelyből ál, melyet Y tengely és a Z tengely mentén is el lehet mozdítani. Minden mozgás tartalmaz magas minőségű forgó gömbcsapágyas csúszó és prizmatikus vezetőket. Munkaasztalokkal és ütközőkkel van felszerelve a munkadarab pozícionálásához. A munkaasztalok préselt alumíniumötvözet rudakból állnak, melyek tartókra vannak felszerelve és forgógömbcsapágyakat, valamint pneumatikus lezáró berendezéseket tartalmaznak. A munkaasztalok az X tengely mentén mozognak körbe. Vákuumsapkákkal rendelkezik, melyek a munkadaraboknak a munkaasztalon való rögzítését segítik. A gép vezérlőegysége egy elektromos kabinra van felszerelve.
Általános technikai jellemzők:
Befoglaló méretek (hossz*magasság*mélység): 7500*2900*4000 mm
Munkafelületek: 3100*1000 mm
„X”-„Y” tengely úthossza: 3100-1000 mm
„Z” tengely úthossza: 280 mm
Zajszint: 110 dB
Súly: 3300 kg
Sűrített levegőellátás: 6,5 Bar
Központi forgácselszívó csővezeték átmérője: 250 mm
Az elszívás levegőfogyasztása: 5400 m3/h
Vákuum: 3000 Pascal
Elektromos technikai jellemzők:
Motor forgatónyomatéka „X”-„Y”-„Z” tengely: 5,39 Nm

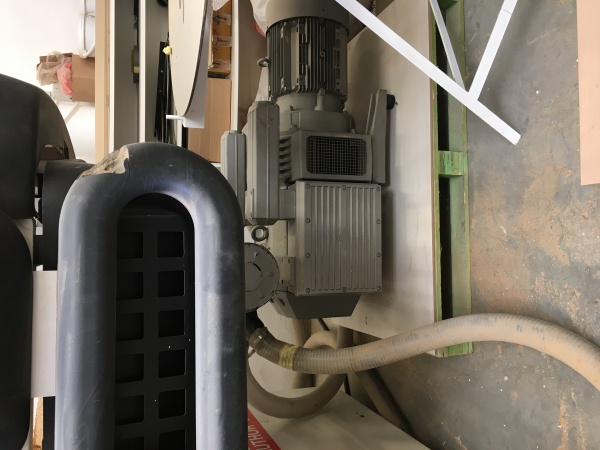

Motor teljesítménye: 2,2 kW
Standard áramellátás: 400/ 50-60 V/Hz
Becsült feszültség Amperben: 30-45 A
Ára: 8 500 000 Ft
